CPS100問
6、KB0派生產品功能及特殊用途
6-4、基于KB0基礎上構成的KB0J2、KB0J3、KB02J2、KB02J3減壓起動時是如何實現大于55~200kW 電動機起動的?
創建時間:2020年12月02日 瀏覽:


1KB0產品目前的主體最大額定電流為225A(F框架)KB02產品目前的主體最大額定電流為225A(F框架),按傳統的星三角減壓起動器接線方式:KB0J星三角減壓起動器最大只能控制和保護到110kW及以下電動機、KB02J星三角減壓起動器最大只能控制和保護到110kW及以下電動機。


2. 通過改變主電路接線方式,使主回路分流(即主開關觸頭在全壓運行時承受的是相電流而不是線電流)后:


1)由1KB0-125A+1臺(具有機械聯鎖的)KB0S+1個時間繼電器等輔件構成的KB0J2就可以控制45110kW 電動機;


2)由1KB02-125A+1臺(具有機械聯鎖的)KB0S+1個時間繼電器等輔件構成的KB02J2就可以控制45110kW 電動機;


3)由1KB0-225A+2臺(具有機械聯鎖的)接觸器+1ZKM3塑殼斷路器+1個時間繼電器等輔件構成的KB0J3就可以控制110200kW 電動機;


  4)由1KB02-225A+2臺(具有機械聯鎖的)接觸器+1ZKM3塑殼斷路器+1個時間繼電器等輔件構成的KB02J3就可以控制110200kW 電動機。


3.對電動機從星形接法(啟動)轉換至三角形接法(全壓工作)轉換過程的時間繼電器,延時動作時間設定t(S)=2x4

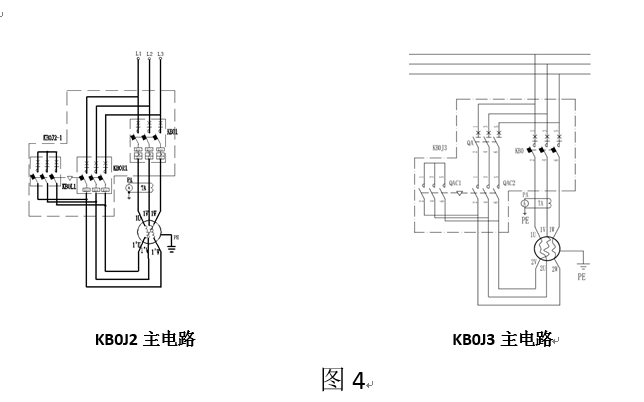

4. KB0J2KB0J3KB02J2KB02J3主電路與普通KB0JKB02J的接線方式區別是KB0KB02主電路接線位置,普通的KB0JKB02J接線方式:接在電源進線端主電路KB0承受的是線電流In。而采用圖4KB0J2KB0J3KB02J2KB02J3)分流的接線方式后,KB0KB02主回路接的位置有一些變化,啟動完成后主開關KB0KB02承受的是相電流In/3(見表4)。KB0J2KB0J3KB02J2KB02J3全壓工作時流過每臺主開關的相電流的計算公式見表4。(電纜的截面積選擇:引至電動機端的電纜截面積承載的電流不小于分流后,流過主開關工作電流值;引至星三角減壓起動器進線端的(進電源端)電纜截面積承載的電流不小于電動機全壓工作時額定電流值。


5.其二次控制電路原理,詳見KB0-CCKB0-GC相關電路控制原理圖,主電路見圖4


4


功率(kW

額定電流(A

(按4極三相鼠籠式異歩電動機的數據)

分流后主開關分別承受電流(A

推薦選取脫扣器模塊額定電流

45

87.4

87.4/√3=50.5

M63R63

55

105

105/√3=60.6

M63R63

75

142

142/√3=82

M100R100

90

167

167/√3=96.4

M125R125

110

203

203/√3=117.2

M125R125

132

242

242/√3=139.7

R160

160

297

297/√3=171.5

R225

185

347

347/√3=200

R225

200

366

366/√3=211.3

R225

    從表中看出KB0J2KB02J2星三角減壓起動器可實現對110kW 以下電動機的控制與保護;KB0J3KB02J3星三角減壓起動器可實現對200kW 以下電動機的控制與保護。(根據電動機功率、用途,選擇型號規格詳見中凱選型手冊相關資料)。
